外徑槽刀 UER

點擊圖片放大

規格

▼建議刀片品牌:KENNAMETAL/WIDIA

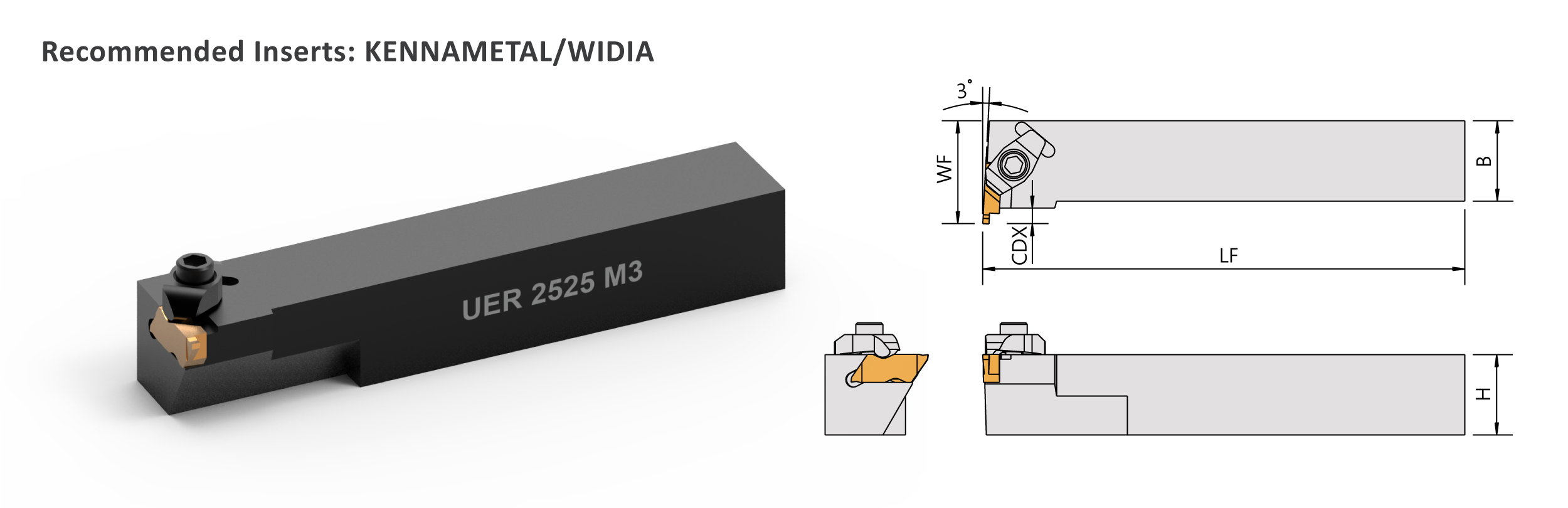

Order No.InsertDimensions(mm)PartsWrench
Right / Left 柄高 柄寬 長度 工作寬度 最大切深 Clamp
H B LF WF CDX R L
UER/L-1616H2 N**R/L2 /NG2M 16 16 100 20 3.5 CPK4 CPK3 CSH3512 LW025
UER/L-2020K2 N**R/L2 /NG2M 20 20 125 25 3.5 CPK4 CPK3 CSH3512 LW025
UER/L-2525M2 N**R/L2 /NG2M 25 25 150 32 3.5 CPK4 CPK3 CSH3512 LW025
UER/L-2020K3 N**R/L3 /NG3M 20 20 125 32 3.8 CPK2 CPK1 CSH0516 LW040
UER/L-2525M3 N**R/L3 /NG3M 25 25 150 32 5.3 CPK2 CPK1 CSH0516 LW040
UER/L-3225P3 N**R/L3 /NG3M 32 25 170 40 5.3 CPK2 CPK1 CSH0516 LW040
UER/L-2525M4 N**R/L4 25 25 150 32 7.5 CPK2 CPK1 CSH0516 LW040

N**L: Right hand insert 右手刀片
N**R: Left hand insert 左手刀片
