外徑牙刀 SER

點擊圖片放大

規格

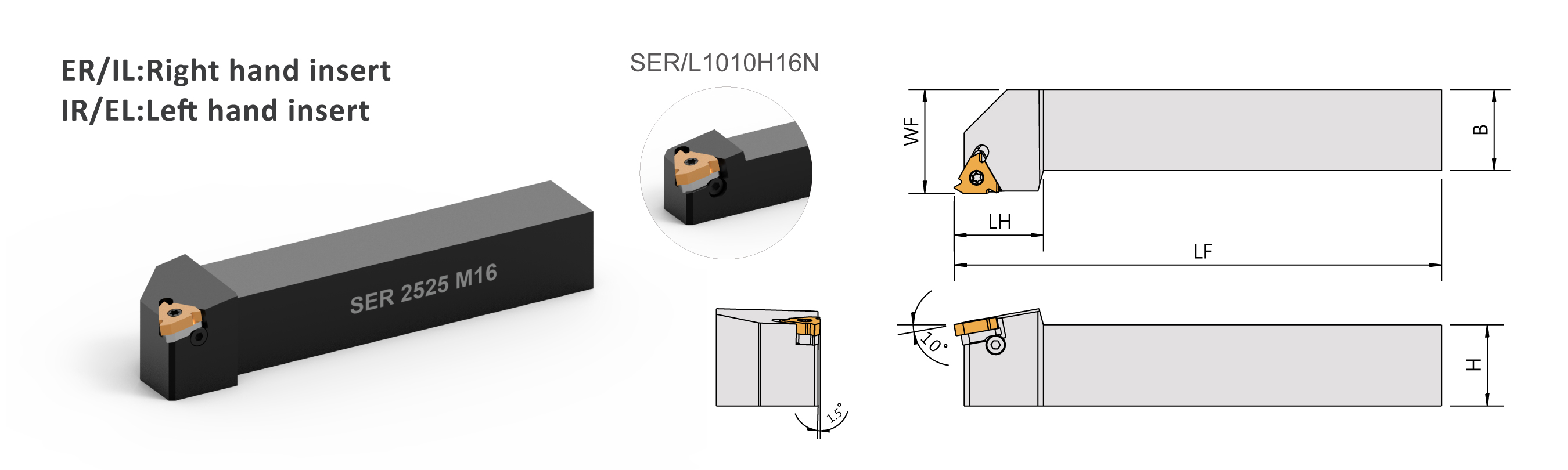

ER/IL: Right hand insert 右手刀片
IR/EL : Left hand insert 左手刀片

Order No.InsertDimensions(mm)PartsWrench
Right / Left 柄高 柄寬 長度 頭長 工作寬度 Shim R Shim L
H B LF LH WF
SER/L-1010H11 11ER/L 10 10 100 15 12 - - - CS25080 FT-10 -
SER/L-1212H11 11ER/L 12 12 100 15 16 - CS25080 FT-10 -
SER/L-1616H11 11ER/L 16 16 100 15 20 - CS25080 FT-10 -
SER/L-2020K11 11ER/L 20 20 100 15 25 - CS25080 FT-10 -
SER/L-1010H16N 16ER/L 10 10 100 20 10 AE16 AI16 CSH0306 CS35117S FT-15 LW025
SER/L-1212H16N 16ER/L 12 12 100 20 12 CSH0306 CS35117S FT-15 LW025
SER/L-1616H16N 16ER/L 16 16 100 23 16 CSH0306 CS35117S FT-15 LW025
SER/L-1616H16 16ER/L 16 16 100 22 20 CSH0306 CS35117S FT-15 LW025
SER/L-2020K16 16ER/L 20 20 125 25 25 CSH0306 CS35117S FT-15 LW025
SER/L-2525M16 16ER/L 25 25 150 25 32 CSH0306 CS35117S FT-15 LW025
SER/L-3232P16 16ER/L 32 32 170 32 40 CSH0306 CS35117S FT-15 LW025
SER/L-4040R16 16ER/L 40 40 200 35 50 CSH0306 CS35117S FT-15 LW025
SER/L-2020M22 22ER/L 20 20 120 30 25 AE22 AI22 CSH0408 CS40145 FT-15 LW030
SER/L-2525M22 22ER/L 25 25 150 30 32 CSH0408 CS40145 FT-15 LW030
SER/L-3232P22 22ER/L 32 32 170 30 40 CSH0408 CS40145 FT-15 LW030
SER/L-4040R22 22ER/L 40 40 200 30 50 CSH0408 CS40145 FT-15 LW030
