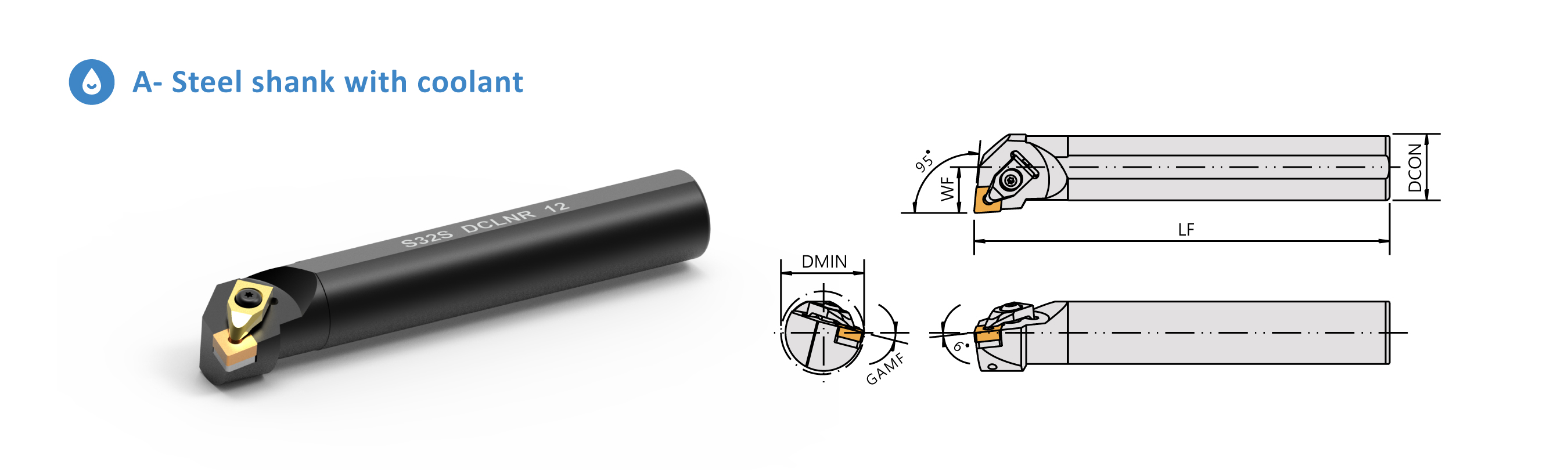

| Order No. | Insert | Dimensions(mm) | Parts | Wrench | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Right/Left |  |
柄徑 | 工作寬度 | 長度 | 最小加工徑 | 徑向前角 |  |
 |
 |
 |
 |
 |
 |
| DCON | WF | LF | DMIN | GAMF | |||||||||
| S25R-DCLNR/L12 | CNMG1204 | 25 | 17 | 200 | 32 | 14° | SMC-422 | CSF-4010 | CP-D4 | SP0816 | CS6020T | TL20 | LW025 |
| S32S-DCLNR/L12 | CNMG1204 | 32 | 22 | 250 | 40 | 14° | SMC-422 | CSF-4010 | CP-D4 | SP0816 | CS6020T | TL20 | LW025 |
| S40T-DCLNR/L12 | CNMG1204 | 40 | 27 | 300 | 50 | 14° | SMC-422 | CSF-4010 | CP-D4 | SP0816 | CS6020T | TL20 | LW025 |
